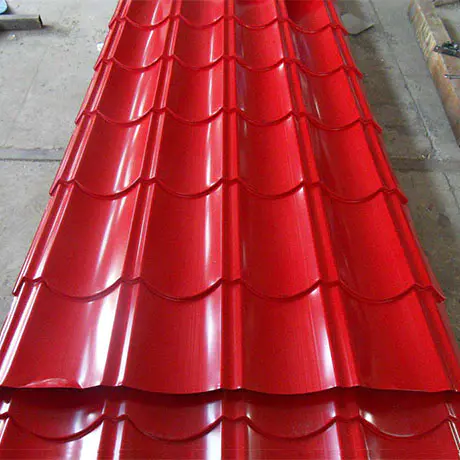

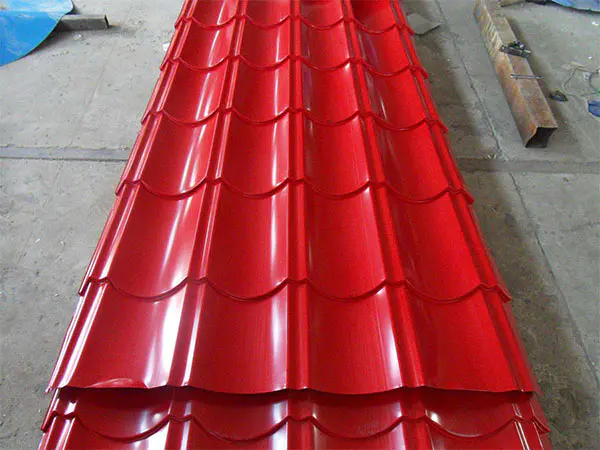

Renk çelik basınç plakası

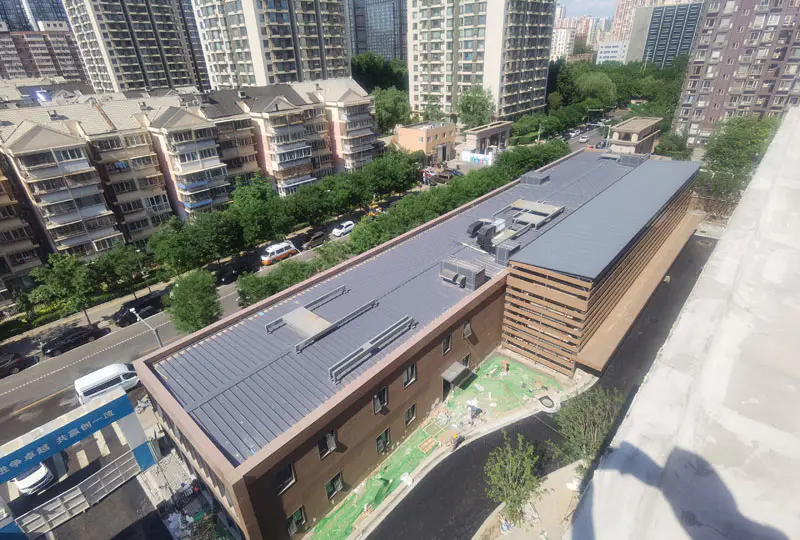

Renk çelik basınç plakası, yuvarlayarak çeşitli dalga şekillerine soğuk şekillendirilmiş renk kaplı çelik plakadan yapılmış bir tür profilli oluklu tabakadır. Hafif ağırlık, yüksek mukavemetli, zengin renkler, uygun ve hızlı yapı, deprem direnci, yangın direnci, yağmur direnci, uzun servis ömrü vb. Endüstriyel ve sivil binalar, büyük açıklıklı çelik yapı evleri, çatılar, duvarlar ve iç ve dış duvar süslemeleri için uygundur.

Profillenmiş çelik tabakalar, üst üste binen bitişik paneller, klipsli paneller ve ayakta dikiş çatı panelleri dahil olmak üzere kart eklemlerinin yapı yöntemi ile sınıflandırılır. Isırma kenarları ve tokaları olan orta ve yüksek dalga tahtaları, yüksek su geçirmez gereksinimlere sahip çatı panelleri olarak kullanılmak üzere uygundur; Zemin kapakları olarak kullanılmak üzere üst üste binen orta ve yüksek dalga galvanizli tabakalar; Üst üste binen düşük dalga panelleri duvar panelleri olarak kullanılmak üzere uygundur.

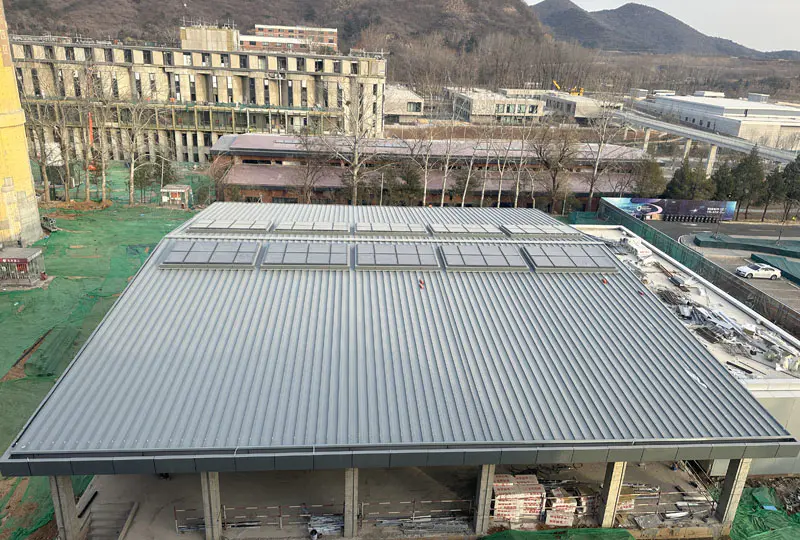

Bina için profillenmiş çelik tabakalar, çatı panelleri, duvar panelleri ve zemin destek panelleri dahil olmak üzere uygulama konumuna göre üç kategoriye ayrılmıştır. Çatı paneli, klipsli panelleri veya gizli bağlantı elemanları olan dikişli çatı panellerini seçmelidir. Açıkça bağlantı elemanları olan örtüşen bitişik paneller kullanılırken, üst üste binen plakanın kenar şekli su geçirmez bir boşluk yapısı oluşturmalıdır. Zemin güvertesi kapalı bir uç plaka tipini benimsemelidir. Dikey duvar panelleri, açık bağlantı elemanları ile örtüşen bitişik paneller kullanmalı, yatay duvar panelleri gizli bağlantı elemanları ile örtüşen bitişik paneller kullanmalıdır.

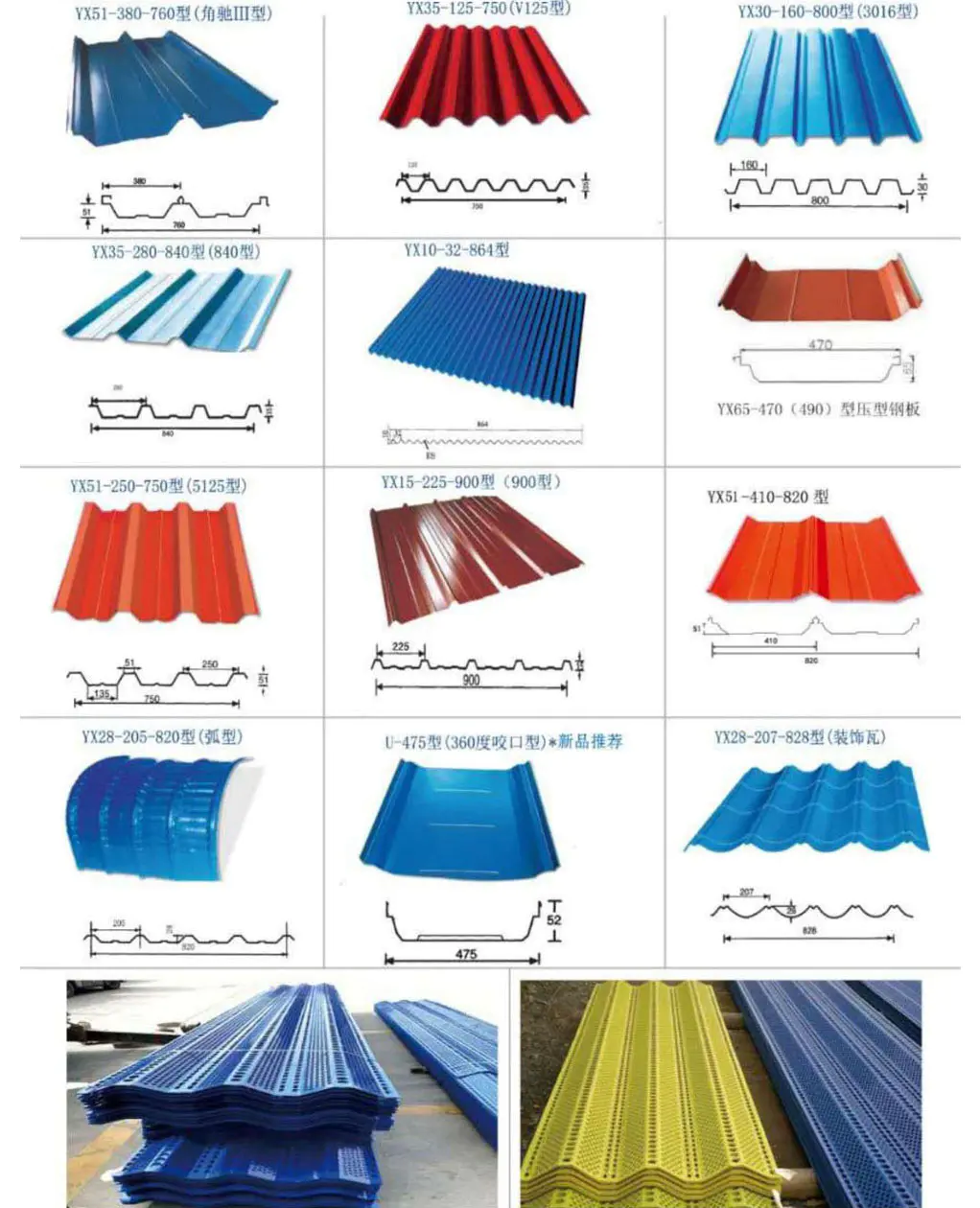

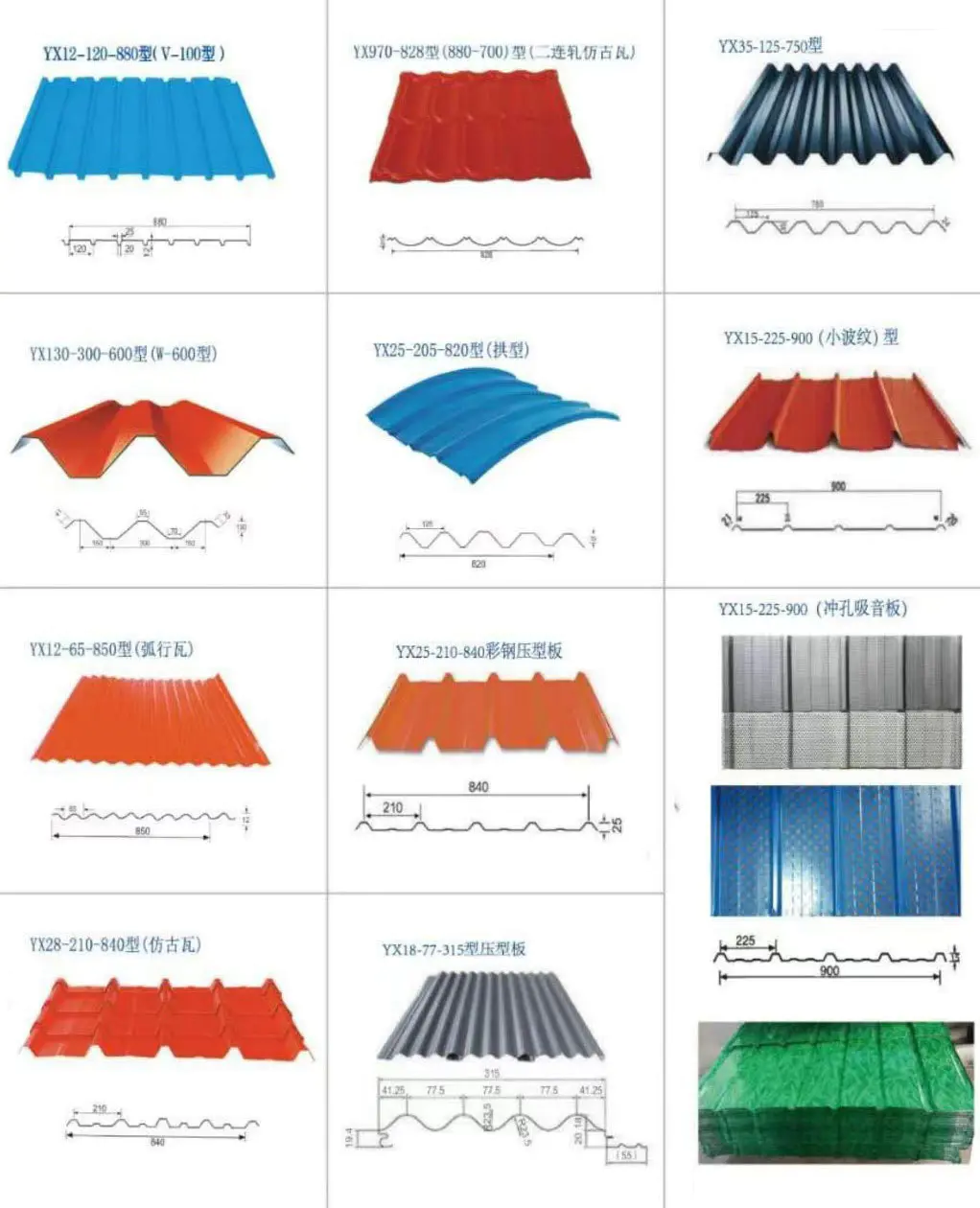

Profillenmiş çelik tabakaların ortak modelleri aşağıdaki gibidir:

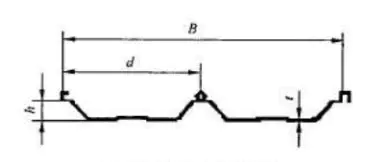

Ⅰ Dikişli dikiş çatı panelleri （180 °）

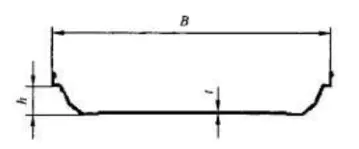

Ⅱ Dikişli dikiş çatı panelleri （360 °）

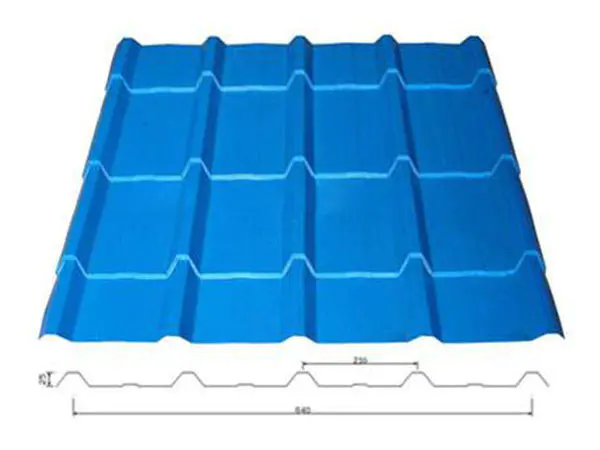

Ⅲ-üst üste binen bitişik çatı panelleri

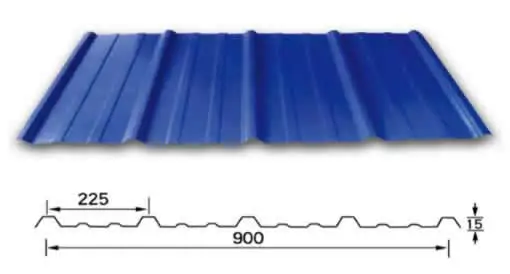

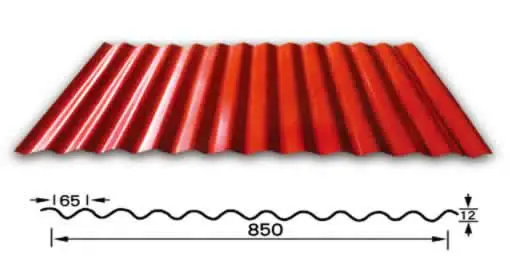

Ⅳ-üst üste binen bitişik duvar panelleri

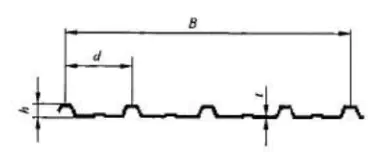

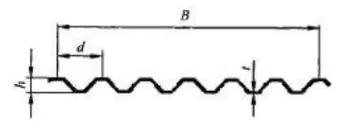

B: profilli çelik sacın genişliği, mm;

D: dalganın genişliği, mm;

H: dalganın yüksekliği, mm;

T: Çelik sacın kalınlığı, mm
