Çelik çubuk kafes güverte

Çelik çubuklar kafes güverte, inşaat mühendisleri tarafından geliştirilen yeni nesil zemin güverteleridir. Zemin güvertesindeki çelik çubuklar, zemin güvertesinin yükseltilmiş yüksekliğini ve yatak kapasitesini değiştirmek için fabrikadaki yarı otomatik sac metal kaynak ekipmanı kullanılarak çelik çubuk kafeslere işlenir.

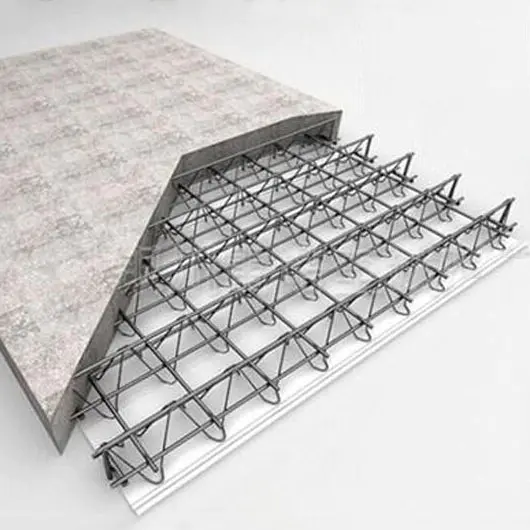

Bu sistem, beton zemin levhasındaki çelik çubukları inşaat şablonu ile entegre eder. İnşaat prosedürü sırasında, çelik çubuklar kafes tabakaları zemin levhasındaki ıslak betonun ağırlığına ve inşaat yüküne dayanabilir. Kullanım periyodu boyunca, çelik kafeslerin üst ve alt akor çelik çubukları, kullanım yüküne dayanacak bir bütün olarak betonla birlikte çalışır.

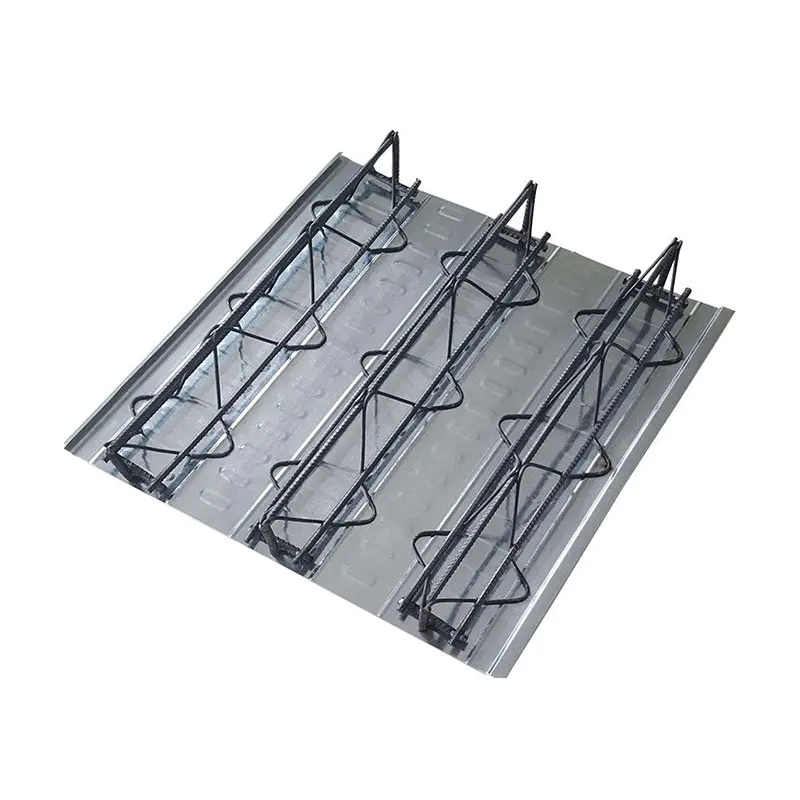

Çelik çubuk kafes güverte, çelik kafes ve alt tabakayı direnç noktası kaynağına bağlayarak oluşur. Çelik çubuklar kafes, farklı konuma göre üst akor, alt akor ve ağ çubukları olarak kullanılan çelik çubuklardan yapılmıştır. Alt tabaka galvanizli çelik plaka veya soğuk yuvarlanan çelik plakadan yapılabilir.

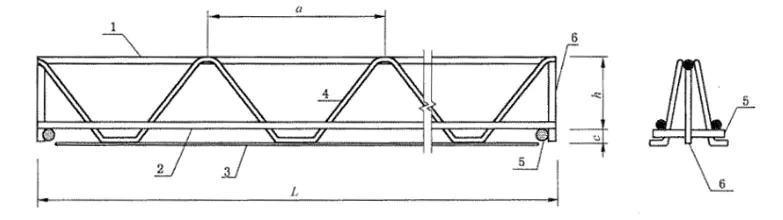

Yükseklik

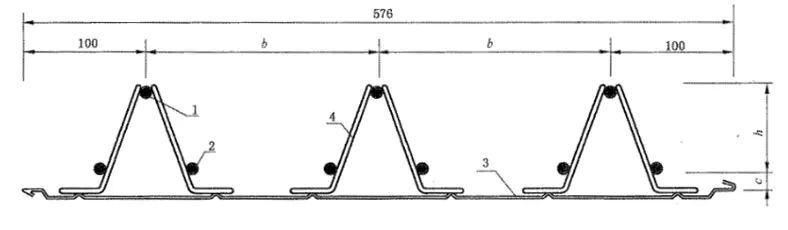

Kesit görünümü

1 、 Üst akor ； 2 、 Alt akor ；

3 、 Alt sayfa ； 4 、 Web Çubukları ；

5 、 Desteğin yatay takviyesi ； 6 、 dikey destek çubukları.

L ： Çelik kafes zemin döşemesinin uzunluğu, ≤12000mm ；

H ： Çelik kafes yüksekliği, 70 ~ 170mm

A ： Çelik kafes kesitleri arasındaki mesafe, 200mm;

b ： Çelik çubuk kafesler arasındaki boşluk, 188mm;

c ： Beton örtü kalınlığı, 15 mm;

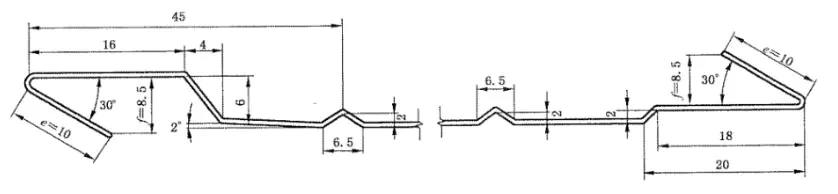

Alt sayfanın diyagramı

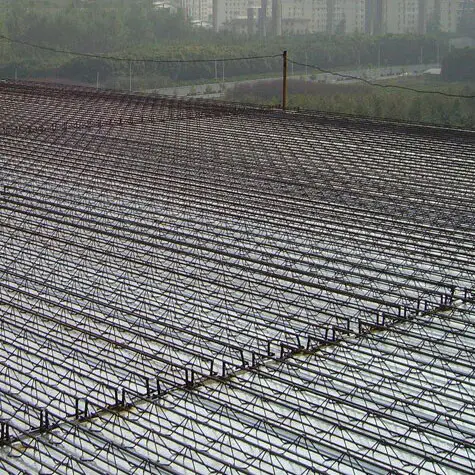

Çelik çubuklar kafes güverteleri döşemeden önce, referans hattı çizimde gösterilen başlangıç ​​konumuna göre ayarlanmalıdır. İlk kart referans hattı ile hizalanmalı ve diğer kartlar sırayla kurulmalıdır. Tahtaların bağlantısı bir sabitleme yöntemi benimser ve beton dökülürken sızıntı olmadığından emin olmak için tahtalar arasındaki kanca bağlantısı sıkı olmalıdır.
